Płyta warstwowa ścienna z zamkiem widocznym i rdzeniem CORE PIR - wykonanym z pianki poliuretanowej, który charakteryzuje się doskonałymi właściwościami termoizolacyjnymi i wytrzymałością mechaniczną. Łącznie płyt odbywa się przy użyciu wkrętów samowiercących, foli oraz uszelek. Płyta dostępna jest w szerokiej gamie profilowań, współczynników przenikania ciepła oraz odporności na korozję. Na życzenie klienta, może być wykonana z wykorzystaniem powłok specjalnych: PVDF, PUR, PVC (P) i PVC (F) - FoodSafe.
ZAPYTAJ O PRODUKT
Biblioteka BIM
Ten produkt dostępny jest w naszej bibliotece BIM
Pracujesz nad projektem dachu i szukasz najkorzystniejszego rozwiązania, które spełni Twoje wymagania?
Oddajemy w Twoje ręce Biblioteki BP2 do projektowania zgodnie z BIM. Dzięki precyzyjnym modelom przygotujesz kompletny projekt wykonawczy w 3D znacznie szybciej i łatwiej.
ESTETYKA
Płyty warstwowe pozwalają na różnorodne wykończenia zewnętrzne i wewnętrze oraz szeorką gamę kolorystyczną okładzin, dzięki czemu możesz dostosować wygląd swojego budynku do indywidualnych potrzeb i preferencji.
IZOLACJA TERMICZNA
Płyty warstwowe charakteryzują się doskonałą izolacją termiczną, co pozwala na znaczną redukcję kosztów ogrzewania i chłodzenia budynków. Dzięki temu oszczędzasz na rachunkach za energię, a jednocześnie dbasz o środowisko.
SZYBKI MONTAŻ
Płyty warstwowe są prefabrykowane, co oznacza, że są gotowe do użycia od razu na placu budowy. To znacząco skraca czas budowy, co z kolei redukuje koszty związane z pracą oraz wynajmem sprzętu.
TRWAŁOŚĆ
Płyty warstwowe są wyjątkowo trwałe i odporne na warunki atmosferyczne. Oznacza to, że Twój budynek będzie służył przez wiele lat bez konieczności znaczących inwestycji w utrzymanie.
WIELOFUNKCYJNOŚĆ
Płyty warstwowe są wszechstronne i można je wykorzystać do różnych typów budynków, od mieszkalnych po przemysłowe. Dzięki temu, są one idealnym rozwiązaniem dla różnorodnych projektów inwestycyjnych.
Informacje techniczne
Przekrój płyty
Łączenie płyt
Parametry techniczne
| Rdzeń | PIR | ||||
| Gęstość [kg/m³] | 40 ± 3 | ||||
| Grubość płyty PIR [mm] | 40 | 60 | 80 | 100 | 120 |
| Waga [kg/m²] | 8,7 | 9,5 | 10,3 | 11,1 | 11,9 |
| Szerokość efektywna [mm] | 1150, 1000 | ||||
| Szerokość całkowita [mm] | 1171, 1021 | ||||
| Min. długość płyty [mb] | 2,5 | 2,0 | |||
| Max. długość płyty [mb] | 15,0 | ||||
| Grubość blachy zew. / wew. [mm] | 0,4-0,7 / 0,4-0,7 | ||||
| Współczynnik U [W/m²K] | 0,55 | 0,37 | 0,28 | 0,22 | 0,18 |
| Stopień rozprzestrzeniania ognia | NRO | ||||
| Odporność ogniowa | El15 | El 30 | |||
| Rodzaj profilowania zew. / wew. | [M], [T], [R] , [F] / [M], [T] , [F] | ||||
| Odporność korozyjna zew. / wew. | C1, C2, C3 (C4 ÷ C5) / A1 (A2 ÷ A5) | ||||
| Powłoki standardowe |
Poliester Interior [INT], Poliester Standard [RAL], HERCULIT [HC], MULTILAYER 40 [MLT] |
||||
| Powłoki specjalne | PVDF, PUR, PVC (P), PVC (F) - FoodSafe | ||||
| Akcesoria |
system mocowań, uszczelki, obróbki, świetlik połaciowy SPR-SKY |
||||
Pakownie płyt
| Grubość płyty [mm] | Szerokość modularna [mm] | Liczba płyt w paczce [szt] | Liczba paczek na samochodzie [szt] | Maksymalna wysokość paczki [mm] | Wysokość paczek [mm] | Waga płyty [kg/m2] | Waga 1 paczki [kg] | Powierzchnia płyt [m2/ samochód] ** |
|---|---|---|---|---|---|---|---|---|
| 40 | 1150 | 18 | 6 | 850 | 2550 | 9,0 | 2519,8 | 1676,7 |
| 60 | 1150 | 12 | 6 | 850 | 2550 | 9,8 | 1828,9 | 1117,8 |
| 80 | 1150 | 14 | 4 | 1250 | 2500 | 10,6 | 2307,6 | 869,4 |
| 100 | 1150 | 11 | 4 | 1230 | 2460 | 11,4 | 1949,7 | 683,1 |
| 120 | 1150 | 9 | 4 | 1210 | 2420 | 12,2 | 1707,0 | 558,9 |

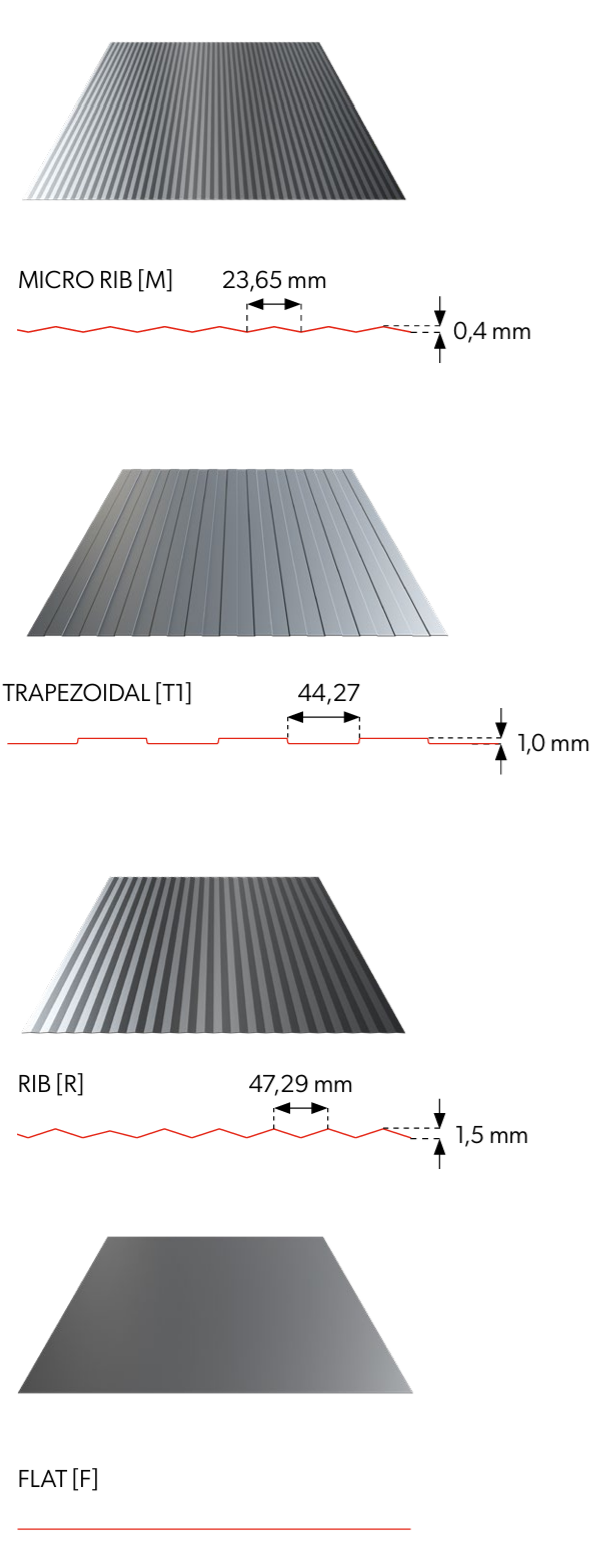

Profilowanie zewnętrzne
Profilowanie wewnętrzne
Rodzaje materiałów
Dostępne kolory
INT 9010
INT 9002
![POLIESTER Interior [INT]](https://bp2.eu/wp-content/uploads/2022/03/powloka-int-www.jpg)
Powłoka pokryta 15 μm warstwą poliestrową o gładkiej i półmatowej powierzchni. Ze względu na zoptymalizowaną grubość powłoki organicznej przeznaczona jest głównie do zastosowań wewnętrznych i elementów budowlanych nienarażonych bezpośrednio na działanie czynników atmosferycznych (RA2), zapewniając odpowiedni stosunek wytrzymałości do ceny i efektu wizualnego.
Dostępne kolory
RAL 1002
RAL 1015
[0.7]
RAL 3000
Materiał dostępny jest również o grubości 0,5 mm
RAL 3005
RAL 3009
[0.7]
RAL 3011
Materiał dostępny jest również o grubości 0,5 mm
[0.7]
RAL 5010
Materiał dostępny jest również o grubości 0,5 mm
RAL 6005
RAL 6011
RAL 6020
RAL 6029
[0.7]
RAL 7016
Materiał dostępny jest również o grubości 0,5 mm
[0.7]
RAL 7024
Materiał dostępny jest również o grubości 0,5 mm
[0.7]
RAL 7035
Materiał dostępny jest również o grubości 0,5 mm
RAL 8004
[0.7]
RAL 8017
Materiał dostępny jest również o grubości 0,5 mm
RAL 8019
[0.6]
[0.7] RAL 9002
[0.7] RAL 9002
Materiał dostępny jest również o grubości 0,5 mm
RAL 9005
[0.6]
[0.7]
[1.0] RAL 9006
[0.7]
[1.0] RAL 9006
Materiał dostępny jest również o grubości 0,5 mm
[0.7]
RAL 9007
Materiał dostępny jest również o grubości 0,5 mm
[0.7]
[1.0] RAL 9010
[1.0] RAL 9010
Materiał dostępny jest również o grubości 0,5 mm
![POLIESTER Standard [RAL]](https://bp2.eu/wp-content/uploads/2022/03/powloka-ral-www-gloss-3.jpg)
Jest to podstawowa, klasyczna powłoka organiczna o grubości 25 μm. Jej jednolita powierzchnia jest gładka — w zależności od preferencji klienta dostępna w wersji błyszczącej lub metalicznej. Materiał posiada różnorodne zastosowania, dzięki wysokiej odporności na korozje i promieniowanie UV (RC3/RUV2). Prezentowana powłoka występuje w bogatej palecie barw opisywanych za pomocą uniwersalnego wzornika RAL.
Dostępne kolory
HC 3009
HC 7016
HC 8004
HC 8017
HC 9005
![HERCULIT [HC]](https://bp2.eu/wp-content/uploads/2022/03/powloka-hc-www.jpg)
Jest to powłoka opracowana w ścisłej współpracy z wiodącym producentem lakierów dla najlepszych hut w Europie. Wieloletnie studiowanie dotychczas stosowanych powłok i monitorowanie potrzeb klientów, ze szczególnym uwzględnieniem potrzeb dekarzy, pozwoliło nam skondensować wiele różnych zalet w jednym produkcie. HERCULIT [HC] to utwardzony poliuretanami poliester o grubości 35 μm, który wykazuje wysoką wytrzymałość na wszelkiego rodzaju uszkodzenia mechaniczne oraz niezawodną odporność na korozje i promieniowanie UV (RC4/RUV4).
Dostępne kolory
[0.5]
GO-4 Golden Oak 3D
[0.6]
SL252 Winchester
Dostępny również w wersji obustronnie powlekanej: Winchester - SH252/SH252, Dark Oak - SH59/SH59, Golden Oak - SH65/SH65
[0.6]
SL55 Venge
[0.6]
SL59 Dark Oak
Dostępny również w wersji obustronnie powlekanej: Winchester - SH252/SH252, Dark Oak - SH59/SH59, Golden Oak - SH65/SH65
[0.6]
SL65 Golden Oak
Dostępny również w wersji obustronnie powlekanej: Winchester - SH252/SH252, Dark Oak - SH59/SH59, Golden Oak - SH65/SH65
![SP35 Multilayer [SP35/MULTI]](https://bp2.eu/wp-content/uploads/2022/03/powloka-ml-www.png)
Lakier poliestrowy o grubości 35 μm, pod którym znajduje się kolejna warstwa cynku Z275 lub cynku-magnezu ZM120. Charakteryzuje go struktura drewna, stanowiąca innowacyjną odpowiedź na potrzebę wkomponowania osiągnięć branży w aranżacje bliżej natury. Odpowiednia ochrona przed korozją oraz promieniowaniem UV umożliwiają zastosowanie zewnętrzne, szczególnie tam, gdzie wymagana jest duża odporność na warunki atmosferyczne.
