Świetliki dla płyt warstwowych SPR-SKY & SPR-SKY ECO
Świetliki dla płyt warstwowych SPR-SKY & SPR-SKY ECO
Świetliki dla płyt warstwowych SPR-SKY oraz SPR-SKY ECO to nowoczesne rozwiązania zaprojektowane z myślą o maksymalnym komforcie użytkowników obiektów z dachami pokrytymi płytą warstwową. Oba produkty zapewniają dostęp do naturalnego światła dziennego, redukując jednocześnie potrzebę stosowania sztucznego oświetlenia i obniżając koszty eksploatacji.
Zastosowanie świetlika połaciowego SPR-SKY to efektywne rozwiązanie dla dostarczenia światła dziennego do wnętrza obiektu. Już przy pokryciu połaci dachu na obszarze pomiędzy 7 a 15% może ono zastąpić oświetlenie energią elektryczną. Komorowa budowa świetlika połaciowego ogranicza nadmierny wzrost temperatury spowodowany promieniowaniem słonecznym, jak i minimalizuje straty ciepła zgromadzonego w obiekcie. Świetliki połaciowe mogą być stosowane w obiektach przemysłowych które są pokryte dachami tzw. skośnymi czyli o kącie nachylenia powyżej 10% w wykonaniu ciepłego pokrycia z płyt warstwowych. Świetlik połaciowy SPR-SKY może być zamontowane jako doświetle punktowe lub pasmo świetlne kryjące od kalenicy do okapu, w środku połaci, przy kalenicy oraz od środka połaci do okapu. Świetliki połaciowe SPR-SKY łączą się z płytami warstwowymi poprzez złącza boczne (na garbach) i końcowe (na zakład), jednak grubość okładziny świetlika SPR-SKY jest 3-4 razy większa od grubości zewnętrznej okładziny płyty. Oznacza to, na połączeniach zakładkowych okładzin świetlika i płyty nie przylegają one idealnie i podczas projektowania oraz montażu należy zwrócić szczególną uwagę na uszczelnienie tych połączeń. Również należy pamiętać iż świetliki połaciowe nie są tak wytrzymałe jak sąsiadujące pokrycie z płyt warstwowych, dlatego dla zachowania wytrzymałości oraz szczelności należy postępować przy montażu zgodnie z wytycznymi i sztuką budowlaną.
Stosowanie świetlika połaciowego SPR-SKY ECO
Zastosowanie świetlika połaciowego SPR-SKY ECO to efektywne rozwiązanie dla dostarczenia światła dziennego do wnętrza obiektu. Już przy pokryciu połaci dachu na obszarze pomiędzy 7% a 15% może ono zastąpić oświetlenie energią elektryczną. Komorowa budowa świetlika połaciowego ogranicza nadmierny wzrost temperatury spowodowany promieniowaniem słonecznym, jak i minimalizuje straty ciepła zgromadzonego w obiekcie. Świetliki połaciowe mogą być stosowane w obiektach przemysłowych, które są pokryte dachami skośnymi, przy czym minimalny kąt nachylenia połaci dachu jest identyczny jak dla płyty dachowej SPR CORE niełączonej na długości i bez przejść technologicznych, czyli 5%, w wykonaniu ciepłego pokrycia z płyt warstwowych. Świetlik połaciowy SPR-SKY ECO może być zamontowany jako pasmo świetlne kryjące od kalenicy do okapu. Również należy pamiętać, iż świetliki połaciowe nie są tak wytrzymałe jak sąsiadujące pokrycie z płyt warstwowych, dlatego dla zachowania wytrzymałości oraz szczelności należy postępować przy montażu zgodnie z wytycznymi i sztuką budowlaną.
Parametry techniczne SPR-SKY
MATERIAŁ:
Kompozyt żywiczno szklany połączony z poliwęglanem gr. 25 mm lub 32 mm
SZEROKOŚĆ MODULARNA:
1050 mm
DŁUGOŚĆ ŚWIATŁA OTWORU:
7,0 m (maksymalna długość okładziny 7,2 m)
Dopuszcza się łączenie świetlików na długości bezpośrednio na budowie
ZALECANY MINIMALNY KĄT NACHYLENIA DACHU:
10 % (przy zakładce 20 cm)
MAKSYMALNY ROZSTAW PODPÓR:
1,5 m
GRUBOŚĆ:
Poliwęglan gr. 25 mm – 30 mm + wysokość garbu
Poliwęglan gr. 32 mm – 35 mm + wysokość garbu
WAGA:
5,9 kg ± 5%
DOPUSZCZALNE ODCHYŁKI WYMIAROWE NA DŁUGOŚCI, SZEROKOŚCI, I GRUBOŚCI ELEMENTÓW ŚWIETLIKA:
± 5%
WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA:
U = 1,5 W/m2K przy poliwęglanie gr. 25 mm
U = 1,1 W/m2K przy poliwęglanie gr. 32 mm
PRZENIKANIE ŚWIATŁA:
50% ± 5%

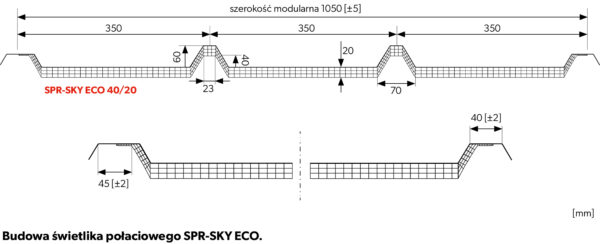

Parametry techniczne SPR-SKY ECO
Grubość:
20 mm
Szerokość modularna:
1050 mm (±5)
Szerokość fali:
4 fale po 350 mm
Wysokość przetłoczeń (wewnętrzna):
45 mm
Grubość przetłoczeń skrajnych:
40±2 mm (zewnętrzna) – 45±2 mm (wewnętrzna)
Długość arkusza:
13 m
Kolor:
Satynowany przezroczysty lub opalowy
Promień krzywizny:
Fabryczne gięcie R 3,5 lub 6,0 m – gięcie na zimno R > 10 m
Uszczelnienie końców arkuszy:
Końcówki termozgrzewalne
Struktura wewnętrzna:
Czterociścienna
Ochrona UV:
Na warstwie zewnętrznej
Odporność ogniowa:
B s1 d0
Zakres temperatury roboczej:
-40° / +130°
Liniowa rozszerzalność cieplna:
6,7 × 10-5
Izolacja cieplna:
U = 2,28 W/m²K | U = 1,98 W/m²K | U = 1,78 W/m²K
Transmisja światła (wersja: satynowany przezroczysty):
